دستگاه توری سرندی: راهاندازی گامبهگام از کلاف تا رول
فهرست مطالب
توری سرندی قلب عملیات غربالگری و دانهبندی در معادن، کارگاههای شنوماسه، صنایع غذایی و حتی خطوط کشاورزی است. برای رسیدن به کیفیت پایدار، انتخاب و راهاندازی دستگاه توری سرندی اهمیت حیاتی دارد. چه یک خط تازه راهاندازی کنید و چه به دنبال ارتقای خط موجود باشید، شناخت مؤلفهها، ظرفیتها، الزامات نصب، نگهداری و ایمنی دستگاه تولید توری سرندی و همچنین تفاوتهای فنی در دستگاه توری بافی سرندی به شما کمک میکند بهرهوری و بازگشت سرمایه را بهحداکثر برسانید.

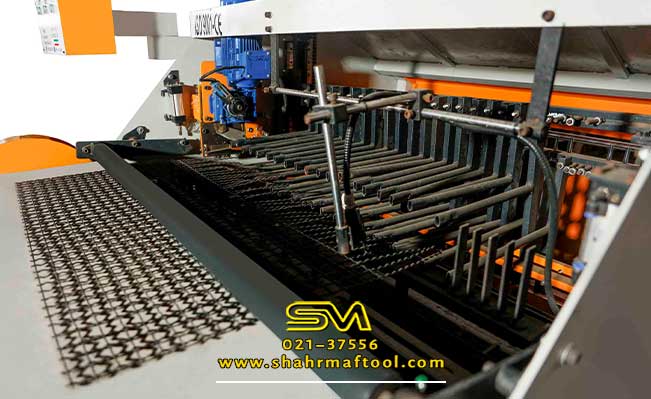

دستگاه توری سرندی چیست و چه میکند؟
دستگاه توری سرندی سامانهای مکانیکی/الکترومکانیکی است که با درگیر کردن سیمها و ایجاد بافت موجدار (تکچین، دوچین، قفلدار) شبکهای یکنواخت تولید میکند. خروجی این دستگاه—بهصورت رول یا شیت—برای سرندهای ارتعاشی، پیشسرند معدن، خطوط شستوشو، خوراکدهی و جداسازی ذرات استفاده میشود. در سطح تولید، اصطلاح دستگاه تولید توری سرندی برای خطوطی بهکار میرود که از تغذیهی مفتول تا بافت، برش، صافکاری، لبهکوبی و بستهبندی را یکپارچه انجام میدهند. اگر روی بخش بافت تمرکز کنید—یعنی ایجاد موج، قفل و درگیری شبکه—با دستگاه توری بافی سرندی سروکار دارید.
برای اطلاع از قیمت توری سرندی و خرید بر روی لینک زیر کلیک کنید.
چرا مهم است؟
یکنواختی چشمه و قفل مطمئن در بافت
ظرفیت تولید بالا و پایدار
کاهش توقفات ناشی از پارگی/عدم یکنواختی
قابلتعویض بودن الگوها، چشمهها و قطرهای مختلف سیم
اجزای کلیدی دستگاه
برای انتخاب یک دستگاه توری سرندی مناسب، ابتدا اجزا را بشناسید:
سیستم تغذیه و صافکاری سیم: بازکردن کلاف، صافکاری اولیه، کنترل تنش.
واحد فرمدهی (Crimping): ایجاد موج تکچین/دوچین/قفلدار با قالبها و غلطکهای مخصوص؛ در دستگاه توری بافی سرندی حیاتیترین بخش است.
بخش درگیرسازی و بافت: همترازی سیمهای طولی و عرضی، ایجاد قفل، تثبیت چشمه.
اندازهگیری و کنترل چشمه: خطکشهای دقیق/سنسورهای نوری برای یکسانسازی ابعاد.
برش و لبهکوبی: قیچی هیدرولیک/پرس پانچ برای ایجاد قلاب/لبهی تقویتی مناسب نصب روی قاب سرند.
سیستم کنترل و اتوماسیون: HMI/PLC برای برنامهریزی الگو، سرعت، طول رول و توقف اضطراری.
بستهبندی و خروجی: رولپیچ یا میز شیت، تسمهبندی و لیبلگذاری.
یک دستگاه تولید توری سرندی کامل معمولاً همهی این مراحل را پوشش میدهد؛ درحالیکه دستگاه توری بافی سرندی ممکن است ماژولار باشد و با بخشهای جانبی ترکیب شود.
انواع بافت و تأثیر آن بر انتخاب دستگاه
کیفیت بافت تعیین میکند توری در برابر ارتعاش، ضربه و سایش چگونه دوام بیاورد. دستگاه توری بافی سرندی باید تواناییهای زیر را داشته باشد:
تکچین (Single Crimp): اقتصادی برای دانهبندی سبک؛ نیاز به قالب موج سبک.
دوچین (Double Crimp): رایجترین انتخاب؛ یکنواختی چشمه و پایداری بیشتر.
قفلدار (Lock/Intermediate Crimp): برای بارهای سنگین و کاهش تغییر شکل چشمه؛ نیازمند تنظیمات دقیق و قالب عمیقتر.
سنگین (Heavy Duty): قطر مفتول بالاتر، چشمه درشتتر، توان موتور و ساختار مقاومتر در دستگاه تولید توری سرندی.
توری پرسی برای سرندهای ارتعاشی با بافتهای تکچین، دوچین و قفلدار تولید میشود و انتخاب درست آن کنار دستگاه توری سرندی یکنواختی چشمه و عمر کاری را بالا میبرد. بسته به فشار و دانهبندی، چشمه 3×3 تا 60×60 میلیمتر و قطر سیم 2 تا 6 میلیمتر توصیه میشود. اگر پایداری شبکه و کاهش تغییر شکل زیر بار برایتان مهم است، توری پرسی قفلدار گزینه مناسبی خواهد بود.
مواد اولیه، قطر مفتول و چشمه
دستگاه توری سرندی باید با دامنهی وسیعی از مواد اولیه کار کند: فولادی کربنی (CK)، گالوانیزه، استنلس 304/316 و حتی منگنزدار ضدسایش.
قطر مفتول: 1.2 تا 6 میلیمتر در اغلب سناریوها؛ برای معدن سنگین تا 8 میلیمتر.
چشمه: 2×2 تا 60×60 میلیمتر بسته به دقت و دبی خط.
تلرانس: در دستگاه تولید توری سرندی با کنترل PLC و سنسور، تلرانس چشمه و طول شیت مدیریت میشود.
کیفیت و قطر مفتول مستقیمترین اثر را بر خروجی دستگاه توری سرندی دارد: هرچه قطر بالاتر، دوام بیشتر اما سطح باز کمتر؛ و بالعکس. برای کاربریهای عمومی، مفتول فولادی/گالوانیزه با قطر 1.2 تا 6 میلیمتر رایج است؛ در محیطهای خورنده یا بهداشتی، مفتول استیل 304/316 پیشنهاد میشود. یکنواختی قطر و کشش استاندارد مفتول، کلید ثبات چشمه و کاهش Scrap در تولید توری سرندی است.
ظرفیت و شاخصهای عملکرد
هنگام مقایسهی دستگاه توری سرندی و دستگاه توری بافی سرندی، به شاخصهای زیر دقت کنید:
سرعت بافت (m²/ساعت) بسته به چشمه/قطر/بافت.
نرخ اتلاف (Scrap): هرچه پایینتر، بهتر.
ثبات چشمه (Uniformity): مستقیم روی کیفیت سرند اثر دارد.
سهولت تغییر Setup: تعویض قالبها، تغییر چشمه و قطر، زمان توقف را کم میکند.
مصرف انرژی: موتورهای بهراندمان بالا و درایوهای اینورتر کمک میکنند.
نگهداری پیشگیرانه: دسترسی آسان به یاتاقانها، گریسخورها و تیغهها.
فرآیند راهاندازی خط: از کلاف تا رول/شیت
دریافت و بازرسی کلافها (قطر، پوشش، کیفیت سطح).
تنظیم هدایتگرها و غلتکهای صافکاری؛ اندازهگیری کشش.
نصب قالب موج مناسب بافت مورد نظر در دستگاه توری بافی سرندی.
تعریف پارامترها در HMI (چشمه، سرعت، طول، تعداد).
اجرای تست کوتاه، کنترل چشمه با گیج/کالیپر.
تولید اصلی، پایش پیوستهی یکنواختی.
برش، لبهکوبی و رولپیچی؛ لیبلگذاری.
کنترل نهایی کیفیت، بستهبندی و ارسال.
نکته: در خطوط یکپارچهی دستگاه تولید توری سرندی، همگامسازی بخشها با PLC از تجمع خطا جلوگیری میکند.
کیفیت، کنترل و استانداردها
کنترل ورودی: تست قطر، کشش و پوشش مفتول.
کنترل حین تولید: نمونهبرداری دورهای از چشمه، ثبت داده در HMI.
کنترل خروجی: آزمون ابعاد، صافی شبکه، استحکام لبهکوبی.
ردیابی (Traceability): شماره بچ و پارامترهای تولید روی لیبل هر رول/شیت.
اینها مزیت رقابتی برند شما را در بازار دستگاه توری سرندی تثبیت میکند.
ایمنی و ارگونومی
حفاظ مکانیکی برای بخشهای متحرک دستگاه توری سرندی.
کلید توقف اضطراری (E-Stop) در نقاط قابل دسترس.
آموزش اپراتور دربارهی تنش سیم، تعویض قالب و قفل ایمن.
استفاده از دستکش برشی، عینک، کفش ایمنی، گوشگیر.
تهویه مناسب و مدیریت برادهها/پسماند.
نگهداری و افزایش عمر دستگاه
روانکاری برنامهریزیشده: یاتاقانها، زنجیرها، گیربکس.
کالیبراسیون دورهای: خطکشها، سنسورها، لودسلها.
بازرسی قالبها: سایش قالبِ موج در دستگاه توری بافی سرندی موجب خطای چشمه میشود—بهموقع سنگزنی/تعویض کنید.
تنظیم تیغه برش: کندی تیغه به لبههای ریشدار و شکستگی میانجامد.
بهروزرسانی نرمافزار PLC/HMI: افزودن الگو، لاگ خطا، بهبود ایمنی.
هزینهها و اقتصاد پروژه
وقتی برای خرید دستگاه تولید توری سرندی تصمیم میگیرید، به مجموع هزینههای مالکیت توجه کنید:
Capex: قیمت پایه، قالبهای اضافی، رولپیچ، لبهکوب.
Opex: انرژی، نیروی انسانی، مصرفیها (تیغه، قالب، گریس)، توقفهای نگهداری.
ROI: با کاهش Scrap، افزایش سرعت بافت، و ثبات کیفیت، دورهی بازگشت کوتاه میشود.
چکلیست خرید
دامنهی قطر و چشمه قابل پشتیبانی در دستگاه توری سرندی
سرعت بافت و سهولت تغییر Setup
کیفیت قالبها و موجودی قطعات یدکی
توان موتور و استهلاک مکانیزمها
امکانات ایمنی و مستندات آموزشی
خدمات نصب، گارانتی و پشتیبانی
مقایسه فنی: دستگاه توری بافی سرندی در برابر خط کامل تولید
اگر تولید متنوع ولی تیراژ متوسط دارید، دستگاه توری بافی سرندی ماژولار و انعطافپذیر مقرونبهصرفه است.
اگر هدف تولید انبوه با حداقل دخالت اپراتور است، دستگاه تولید توری سرندی یکپارچه (Feed→Crimp→Weave→Cut→Edge→Pack) بهترین گزینه است.
در هر دو حالت، کیفیت نهایی به دقت بافت و ثبات چشمه وابسته است؛ پس روی کنترل فرایند سرمایهگذاری کنید.
خطاهای رایج و رفع آنها
چشمه نایکنواخت: تنظیم نبودن کشش یا سایش قالب در دستگاه توری بافی سرندی → بازتنظیم کشش، تعویض/بازسازی قالب.
لبههای ریشدار: تیغه کند → تیزکاری/تعویض تیغه، تنظیم هممحوری.
پارگی حین بافت: کیفیت پایین مفتول یا تنش بیش از حد → کنترل ورودی، کاهش سرعت، بهبود روانکاری.
تاب رول: نامیزانی رولپیچ → بالانس، تنظیم فشار رولگیر.
سر و صدای غیرعادی: یاتاقان خشک یا ناهمراستایی شفتها → روانکاری/تعویض یاتاقان، تراز مجدد.
آیندهی دستگاهها: اتوماسیون و دادهمحوری
سنسورهای هوشمند: پایش آنلاین کشش/چشمه.
HMI پیشرفته: دستورالعملهای بصری، لاگ خطا، آلارم نگهداری.
یکپارچگی MES/ERP: برنامهریزی تولید و ردیابی سفارش.
بهرهوری انرژی: درایوهای فرکانس متغیر و بازیابی انرژی ترمزی.
جمعبندی
برای تولید توری با کیفیت و پایدار، انتخاب و راهاندازی درست دستگاه توری سرندی شرط اول است. اگر تنوع بافت و انعطاف میخواهید، دستگاه توری بافی سرندی با قالبهای قابلتعویض بهترین همراه شماست؛ اگر تیراژ بالا و یکپارچگی مهم است، دستگاه اتومات تولید توری سرندی اتوماتیک انتخاب منطقیتری خواهد بود. با تمرکز بر کنترل چشمه، کیفیت مواد اولیه، نگهداری پیشگیرانه و ایمنی، میتوانید هزینهی کل مالکیت را کاهش دهید و کیفیت خروجی را تثبیت کنید.
سوالات متداول
۱) تفاوت اصلی دستگاه توری بافی سرندی با دستگاه تولید توری سرندی چیست؟
دستگاه توری بافی سرندی روی بخش بافت/قفلسازی تمرکز دارد و معمولاً ماژولار است؛ اما دستگاه تولید توری سرندی کل فرایند از تغذیه تا برش و بستهبندی را یکپارچه انجام میدهد—برای تیراژ بالا و کاهش دخالت اپراتور.
۲) چه عواملی بر یکنواختی چشمه اثر میگذارند؟
کیفیت مفتول، سلامت و دقت قالبها، تنظیم کشش، کالیبراسیون خطکش/سنسورها و سرعت بافت. در هر دو دستگاه توری سرندی و دستگاه توری بافی سرندی، نگهداری پیشگیرانه کلید ثبات است.
۳) برای تولید توری سنگین معدنی چه مشخصاتی لازم است؟
توان موتور بالاتر، شاسی تقویتشده، قالب قفلدار عمیق، تیغه برش مقاوم و مدیریت کشش مناسب. در یک دستگاه تولید توری سرندی سنگین، دامنهی قطر 5–8 میلیمتر و چشمههای درشتتر بهخوبی پشتیبانی میشود.
